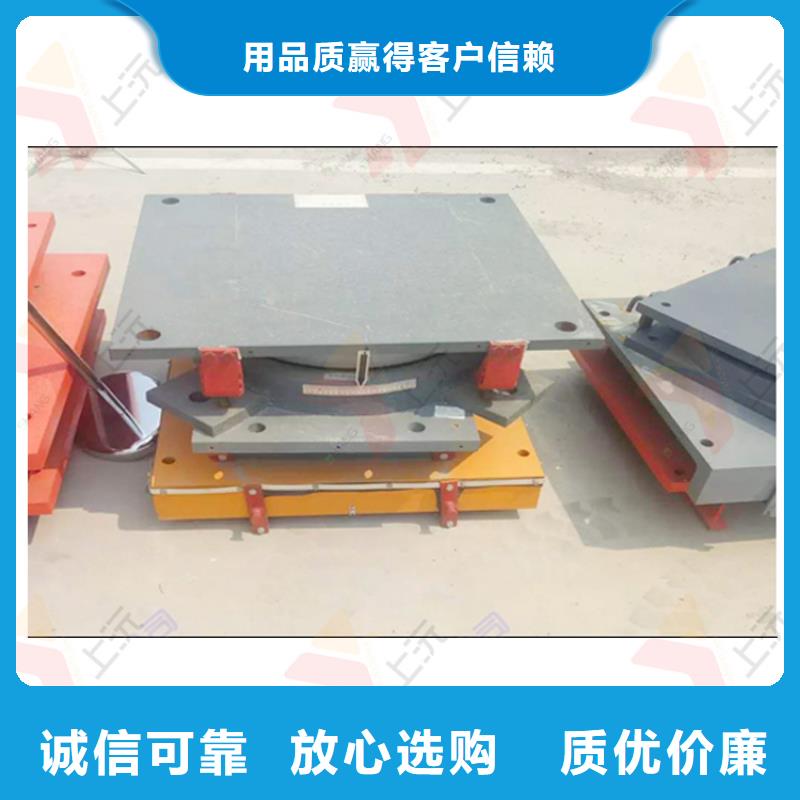

支座：包括固定支座、单向、双向三种型式，22个等级，其水平承载力、竖直方向拔力及支座的整体强度均比普通支座有大幅度提高。该系列支座采用弹性减振元件，当水平力大到一定程度后，减振弹簧开始发生弹性变形实现缓冲作用。当结构发生转角时，球芯产生转动，释放上部结构产生的转矩。*震时，刚性抗震措施和柔性减振措施同时发生作用，以抵御巨大的*震输入能量，这样既能保证桥梁上、下结构合理相对位移，减小*震力的放大系数，又使结构保持统一性。
网架（网壳）结构的支座节点应能保证安全可靠地传递支承反力，因此必须具有足够的强度和刚度。在竖向荷载作用下，支承节点一般均为受压，但在一些斜放类的网架中，局部支座节点可能承受拉力作用，有时还可能要承受水平力的作用，设计时应使支座节点的构造适应它们的受力特点。同时支座节点的构造还应尽量符合计算假定，充分反映设计意图。由于网架（网壳）结构是高次超静定的杆件体系，支座节点的约束条件对网架的节点位移和杆件内力影响较大；约束条件在构造和设计间的差异将直接导致杆件内力和支座反力的改变，有时还会造成杆件内力变号。因此对网架（网壳）结构支座节点的设计应给予足够的重视。
支承结构与支承方式,目前在很多工程中，网架（网壳）一般由钢构公司根据事先假定的边界约束条件进行设计，再将他们算出来的支座反力作为外加荷载作用到下部支承结构中。把网架（网壳）和下部支承结构分开计算，网架支座相对于下部结构的位移虽然可以通过弹性约束方法模拟，但是由下部支承结构变形带来的支座沉陷等支座本身的变位很难估算准确，算出来的结构内力在某些情况下会与实际情况差别较大，可能会给工程留下安全隐患。下部结构可能是柱，也可能是梁，也可能是其他结构形式，不仅刚度是有限的，而且具体工程刚度差异可能很大，在这种假定条件下，算出来的杆件内力、支座反力及下部结构内力与采用网架支座刚度为实际刚度且上、下部结构共同工作的力学模型所计算出来的结果肯定是不相同的。
平面为圆形或多边形的网架会存在斜边界(图3.1a)。矩形平面网架利用对称性时，对称面也存在斜边界斜边界有两种处理方法，一种是根据边界点的位移约束情况设置具有一定截面积的附加杆，如节点沿边界法线方向位移为零，则该方向设一刚度很大的附加杆，截面积A=106~108(图3.1.b)；如该节点沿边界法线方向为弹性约束，则调节附加杆的截面积，使之满足弹性约束条件。这种处理方法有时会使刚度矩阵病态。另一种方法是对斜边界上的节点位移做坐标变换，将在整体坐标下的节点位移向量变换到任意的斜方向，然后按一般边界条件处理。对于复杂的下部支承系统，网架（网壳）支座相对于下部结构的位移通过弹性约束方法不易模拟，支座节点的边界条件很难确定，此时可以借助相关的空间结构有限元分析与设计软件，直接将支承结构上部网架（网壳）一起进行整体建模、计算分析。这样不必另外计算支承结构的等效弹簧刚度，也避免了简化为弹簧时的误差，计算效果好。
上沅工程技术有限公司是专业经营 青海西宁桁架支座产品的销售，服务支持为一体的公司，我们和国际国内众多生产厂家建立良好的合作关系，负责在中国市场的 青海西宁桁架支座销售和推广，为客户提供完整的工艺解决方案。我们为厂家及经销伙伴在缩短供应链，降低成本，提高产品品质，提升服务方面一共全方位保障。
支座的养护：1、支座使用期间每年定期进行一次检查及养护。2、检查支座地脚螺母有无剪断，支座橡胶密封圈有无龟裂、老化。3、检查支座相对位移是否均匀，逐个记录支座位移量。4、清除支座附近的杂物及灰尘，并用棉丝仔细擦净不锈钢表面的灰尘。5、松动地脚螺母一次，清洗上油以免螺母锈死，然后紧固。6、校核并定点检查支座高度变化，以便校核支座内聚四氟乙烯板的磨耗情况，当支座变化高度超过3mm 时，应拆除橡胶密封圈，检查聚四氟乙烯板的情况。
